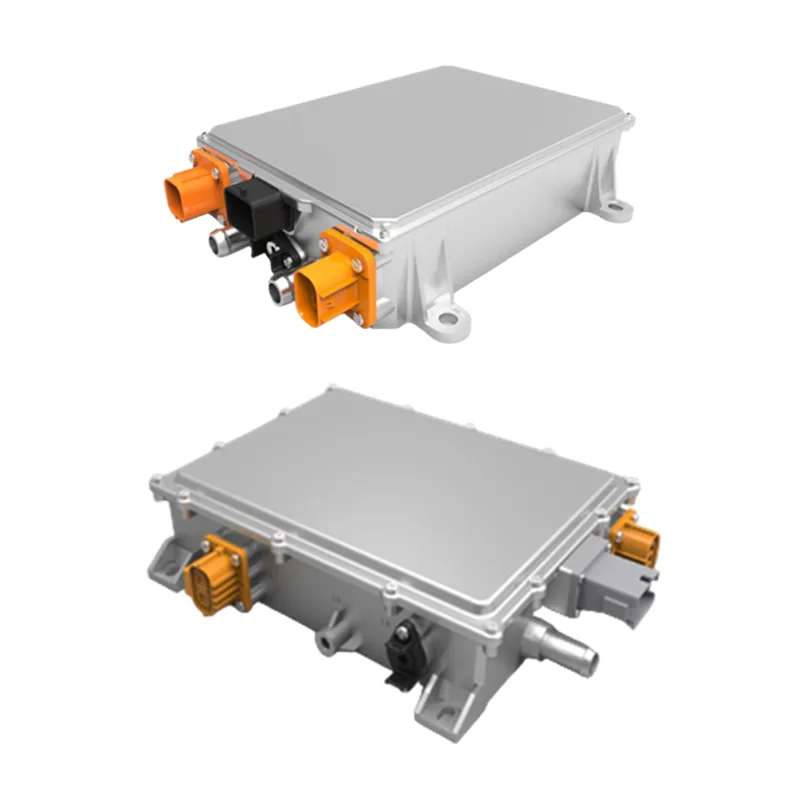

6.6KW عالي الطاقة IP67 OBC مبرد بالسائل

يعد OBC المبرد بالسائل عالي الطاقة بقدرة 6.6 كيلو وات IP67 من Zhaofeng مكونًا أساسيًا للشحن على متن الطائرة تم تطويره بشكل مستقل لمركبات الطاقة الجديدة، وهو مسؤول بشكل أساسي عن تحويل التيار المتردد من شبكة الطاقة إلى تيار مباشر مناسب لشحن بطارية الليثيوم. مع التطور السريع لصناعة مركبات الطاقة الجديدة، وخاصة الطلب المتزايد على الشحن الفعال والموثوق للمركبات التجارية والشاحنات الثقيلة، تم تحسين هذا المنتج وترقيته من حيث كثافة الطاقة والقدرة على التكيف البيئي وأداء السلامة. يختلف OBC المبرد بالهواء التقليدي، حيث يعتمد OBC عالي الطاقة IP67 بقوة 6.6 كيلو وات على نظام تبريد سائل متقدم، والذي يمكنه تبديد الحرارة المتولدة بسرعة أثناء الشحن عالي الطاقة، مما يضمن التشغيل المستقر حتى في بيئات العمل القاسية مثل ارتفاع درجة الحرارة والرطوبة والغبار. وهو يدعم نطاق جهد إدخال واسع يتراوح بين 100-266 فولت تيار متردد وتردد رئيسي يتراوح بين 50 هرتز و61 هرتز، وهو متوافق مع شبكات الطاقة في معظم المناطق. جهد التيار المباشر الناتج ثابت عند 360 فولت، ويمكن تعديل تيار الإخراج بمرونة في نطاق 0-20 أمبير/40 أمبير/60 أمبير، مما يلبي احتياجات الشحن لبطاريات الليثيوم ذات السعة المختلفة.

مواصفات النموذج

معلمات السلامة الكهربائية

دليل التثبيت

"1. قبل التثبيت، تأكد من أن قاطع دائرة دخل التيار المتردد الموجود على الجانب الأيسر من الشاحن في وضع إيقاف التشغيل لضمان فصل مصدر طاقة دخل التيار المتردد.

2. قم بتوصيل واجهة إدخال التيار المتردد بمصدر طاقة الشبكة.

3. قم بتوصيل موصل إخراج التيار المستمر (أو مسدس الشحن) بحزمة البطارية.

4. الحذر: يرجى تركيب الأسلاك بواسطة متخصص!

مزايا المنتج

يتميز OBC عالي الجودة بقدرة 6.6 كيلو وات IP67 مبرد بالسائل بكفاءة عالية في استخدام الطاقة بنسبة ≥90٪، والتي يمكن أن تقلل بشكل فعال من فقدان الطاقة أثناء الشحن، وتقصير وقت الشحن وتعزيز نطاق الإبحار لمركبات الطاقة الجديدة، مما يلبي تمامًا احتياجات الشحن الفعالة للمركبات في سيناريوهات التشغيل عالية التردد مثل الخدمات اللوجستية والنقل لمسافات طويلة؛ تتيح وظيفة IP67 المقاومة للماء والغبار لها مقاومة تسرب الغبار تمامًا والغمر طويل الأمد في عمق معين من الماء، وبدعم من نظام تبريد سائل متقدم، يمكنها الحفاظ على تشغيل مستقر حتى في بيئات العمل القاسية مثل المناجم والموانئ ومواقع البناء مع درجات حرارة محيطة تصل إلى 85 درجة مئوية، مما يحل مشكلة ضعف القدرة على التكيف لـ OBC التقليدي في البيئات المعقدة؛ في الوقت نفسه، فهي مجهزة بوظائف حماية السلامة الشاملة المتعددة بما في ذلك الجهد الزائد/الناقص للإدخال، والتيار الزائد للإخراج، ودائرة قصر الإخراج، وارتفاع درجة حرارة الإخراج وانقطاع الاتصالات، والتي يمكن أن تستجيب في الوقت المناسب لمختلف ظروف الشحن غير الطبيعية، وحماية سلامة البطارية والمركبة بأكملها بشكل فعال، وتوفير ضمان موثوق للتشغيل الآمن للمركبات في سيناريوهات التطبيقات المختلفة؛ بالإضافة إلى ذلك، فهو يدعم نطاقًا واسعًا من جهد الإدخال والتردد، وهو متوافق مع مواصفات بطارية الليثيوم المختلفة، ويمكنه ضبط تيار الإخراج بمرونة، والذي يمكن تخصيصه وفقًا لاحتياجات نماذج المركبات المختلفة مثل المركبات الكهربائية التجارية الخفيفة والشاحنات المتوسطة/الثقيلة والمركبات الهجينة، مع توافق ومرونة قويين؛ يعتمد المنتج مكونات عالية الجودة من فئة المركبات وقشرة مصبوبة مدمجة، والتي تتميز بمقاومة قوية للاهتزاز والتأثير، كما تقلل تقنية التبريد السائل الناضجة من تآكل المكونات، مما يزيد من عمر خدمة المنتج، مما يقلل من تكلفة الصيانة اللاحقة للمستخدمين الذين يستخدمون المركبات لفترة طويلة.

طريقة الاستخدام

التثبيت ← عملية الشحن ← الصيانة اليومية ← التخصيص وتصحيح الأخطاء

"1. يتم تثبيت OBC عالي الطاقة IP67 بقوة 6.6 كيلو وات في الموضع المخصص لنظام الطاقة لمركبة الطاقة الجديدة، ويتم توصيل خطوط الإدخال والإخراج وفقًا لمواصفات أسلاك السيارة، مما يضمن الاتصال الثابت والعزل الجيد. يتم توصيل خط أنابيب التبريد السائل بنظام تبريد السيارة لضمان التداول السلس لسائل التبريد.

2. عند الشحن، قم بتوصيل مسدس شحن السيارة بكومة شحن التيار المتردد. سوف يكتشف OBC تلقائيًا جهد الإدخال والتردد، ويتواصل مع نظام إدارة البطارية (BMS) من خلال CAN2.0 للحصول على حالة شحن البطارية. سيقوم تلقائيًا بضبط تيار الإخراج وفقًا لطلب البطارية، وإكمال عملية الشحن بالجهد الثابت والتيار المستمر.

3. تحقق بانتظام من اتصال خطوط الإدخال والإخراج الخاصة بـ OBC وضيق خط أنابيب التبريد السائل لمنع التوصيلات السائبة أو تسرب السائل. تحقق من حالة عمل OBC من خلال لوحة أدوات السيارة. في حالة حدوث إنذار غير طبيعي، توقف عن استخدامه على الفور وقم بإجراء صيانة احترافية.

4. بالنسبة للمنتجات المخصصة، سيقوم الموظفون الفنيون في مصنعنا بتنفيذ تصحيح المعلمات وفقًا لنموذج السيارة واحتياجات العملاء، وتوفير إرشادات التصحيح المقابلة ودليل التشغيل لضمان الاستخدام العادي للمنتج.

التعبئة والتغليف والشحن
