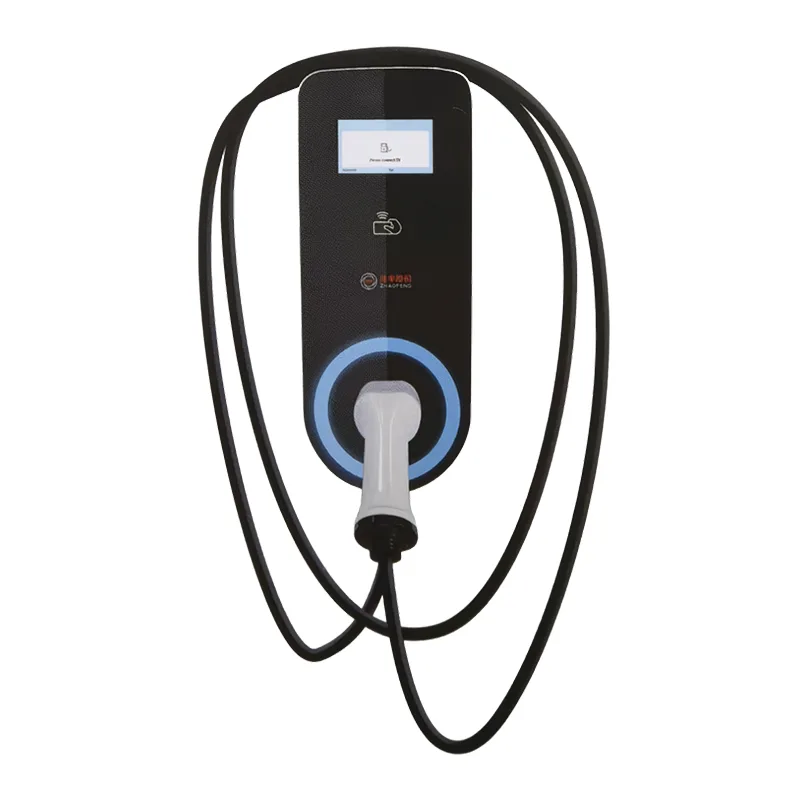

كومة شحن تيار متردد مثبتة على الحائط بقدرة 7 كيلو وات

إن كومة الشحن AC المثبتة على الحائط بقدرة 7KW الخاصة بشركتنا عبارة عن جهاز شحن تم تطويره لتلبية احتياجات الشحن لمركبات الطاقة الجديدة، والتي سيتم استخدامها مع الشاحن الموجود على متن المركبات الكهربائية لتوفير خدمات الشحن للسيارات الكهربائية. هذا المنتج سهل التركيب، وصغير الحجم، وسهل التشغيل، ومظهر أنيق، وسحب/شحن البطاقة، وسريع وفعال؛ وظائف حماية السلامة الشاملة المتعددة (حماية الدائرة القصيرة، حماية التسرب، حماية التوقف في حالات الطوارئ، التيار الزائد، الحماية من درجة الحرارة الزائدة، الحماية من الجهد الزائد، مقاومة الغبار والماء بدرجة IP54، حماية التأريض) قطع الطاقة تلقائيًا بعد الشحن، وحماية سلامة السيارة.

1. عملية التوصيل والتشغيل لكل مالك للوقوف قفل السيارة - توصيل مسدس الشحن - بدء الشحن (ضوء وامض) تعال واشحن عندما تأتي◇، غادر عندما تنتهي، غير حساس تمامًا

2. شريط التمرير لبدء عملية التشغيل ◇قابس المالك - بطاقة تفويض المالك - بدء الشحن (الضوء الوامض)

المعلمات التقنية

ميزات المنتج

1) مجهزة بشاشة عرض 4.3 بوصة ومؤشر حالة LED، مما يسمح بتوضيح عملية الشحن.

2) قادر على الاتصال عبر الإنترنت عبر شبكة Ethernet/4G، مما يتيح وظائف التحكم والدفع في الوقت الفعلي.

3) حماية شاملة للنظام: الجهد الزائد، حماية الجهد المنخفض، حماية التيار الزائد، حماية ماس كهربائى، حماية التسرب، حماية درجة الحرارة الزائدة، الحماية من الصواعق، ضمان تشغيل آمن وموثوق للمنتج. 4) تخزين البيانات وتحديد الأخطاء.

5) قياس دقيق للطاقة ووظيفة تحديد الهوية، مما يعزز ثقة المستخدم.

6) تم تصميم الهيكل العام ليتحمل المطر والغبار، بمستوى حماية IP54، مناسب لكل من الأماكن الداخلية والخارجية

البيئات، وتستخدم على نطاق واسع في البيئات المحلية والأجنبية.

7) سهل التركيب والتشغيل والصيانة.

8) آمن ومضاد للسرقة.

متطلبات بيئة التثبيت

1) كومة الشحن هذه عبارة عن كومة شحن عالمية داخلية وخارجية، والتي تلبي مستوى الحماية IP54 ويمكن تركيبها في الخارج.

2) يرجى التأكد من أن درجة الحرارة المحيطة تتراوح بين -30 درجة مئوية إلى 50 درجة مئوية.

3) يجب أن يتجاوز ارتفاع موقع التركيب 2000 متر.

4) يجب ألا يكون هناك اهتزازات شديدة أو مواد قابلة للاشتعال والانفجار بالقرب من موقع التركيب.

5) ألا يكون الموقع في منطقة منخفضة أو معرضة للتشبع بالمياه.

6) يجب أن يكون تركيب الكومة مدعومًا بجدار. إذا كان هناك دعم للحائط، فمن المستحسن استخدام أعمدة أرضية خاصة للتركيب والتثبيت.

7) عند تركيب الخازوق يجب التأكد من أن الخازوق عمودياً وأن يتم الحفاظ على البيانات المرجعية لارتفاع خازوق الشحن عن الأرض (1.3-1.5 متر).

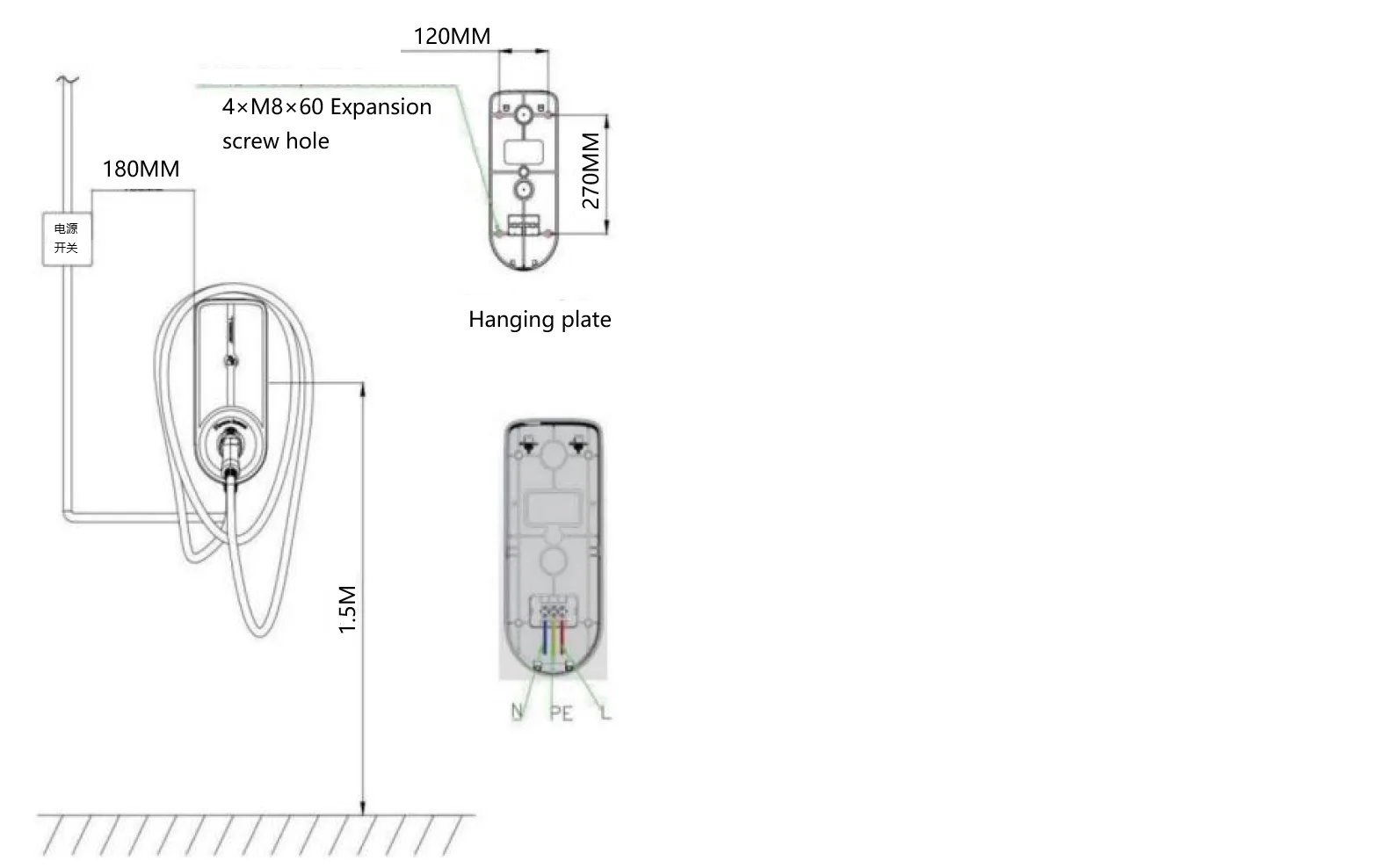

طريقة التثبيت

1) البيانات المرجعية لارتفاع كومة الشحن من الأرض (1.3-1.5 متر) 2) حدد موضع فتحة التثبيت على اللوحة الخلفية على الحائط وفقًا لموضع فتحة التثبيت على اللوحة الخلفية.

استخدم مثقاب الصدمات للثقب (Φ8*65)، ثم ضع أنابيب التمدد البلاستيكية M8*60،

وشد البراغي من خلال لوحة التعليق.

3) المعدات المجهزة بكابلات الإدخال من المصنع، إذا كنت بحاجة إلى تمديد طول كابل الإدخال،

يرجى تمديد الاتصال وفقًا لطريقة الكابل الصحيحة وفقًا لتحديد الأسلاك، قم بتوصيل ثلاثة كابلات (خط الحريق L، خط الصفر N، خط التأريض PE) باللوحة الطرفية،

واستكمال الأسلاك. (بما أن تيار الجهاز كبير، يجب أن يضمن التمديد اتصالاً موثوقًا به)؛

4) لمنع خطر حدوث صدمة كهربائية، يجب أن تتأكد المعدات من تثبيت السلك الأرضي للإدخال بإحكام.
